Entre le plateau de Haye et la vallée de la Meurthe, Nancy présente une mosaïque de sols qui peut surprendre plus d'un terrassier. Les marnes du Keuper affleurant dans les quartiers ouest comme Boudonville offrent une portance naturelle intéressante, alors que les alluvions récentes de la Meurthe, près du quartier Rives de Meurthe, imposent une vérification systématique avant tout projet de voirie. C'est précisément pour maîtriser ces contrastes que l'étude CBR pour conception routière devient l'outil de décision central : elle quantifie la capacité du sol support à résister au poinçonnement sous trafic, paramètre qui dicte directement l'épaisseur des couches de chaussée. Sans cette donnée, le dimensionnement selon le Guide CEREMA repose sur des hypothèses trop conservatives qui alourdissent le budget, ou pire, trop optimistes qui condamnent la structure à une ruine prématurée. Notre laboratoire intervient sur l'ensemble du Grand Nancy avec un équipement conforme à la norme NF P 94-078, garantissant des résultats exploitables par tous les bureaux d'études routiers de la région.
Un indice CBR sous-estimé de 5 points peut entraîner un surdimensionnement de 20 cm de grave non traitée, soit un surcoût de 8 à 12 € par mètre carré de chaussée.
Méthodologie appliquée à Nancy
Live process video
Défis techniques typiques à Nancy
Les formations du Keuper présentes sous une grande partie de l'agglomération nancéienne contiennent localement des poches de gypse dont la dissolution crée des fonts potentiels, un aléa géotechnique bien documenté par le BRGM dans la région. Sur une plateforme routière, ce phénomène peut se manifester par des tassements différentiels qui déchirent la couche de roulement en moins de deux ans. L'étude CBR seule ne détecte pas ces cavités profondes, mais une valeur anormalement basse sur un secteur restreint, contrastant avec des résultats corrects à 50 mètres, déclenche immédiatement une alerte dans notre protocole d'analyse. Nous recommandons alors de coupler l'essai de portance avec une campagne de réfraction sismique pour cartographier le toit du substratum et identifier les anomalies de vitesse qui trahissent une décompression du sol. Un autre risque, plus courant, concerne les sols de fondation traités à la chaux sans vérification du CBR après traitement : un dosage insuffisant ou un malaxage hétérogène laisse des zones de faiblesse qui poinçonneront sous les charges lourdes de la circulation nancéienne, notamment sur les axes desservant le technopôle de Brabois.
Nos services
Notre offre de service pour la conception routière à Nancy couvre l'ensemble de la chaîne, depuis la reconnaissance du sol support jusqu'au contrôle de la couche de forme, en intégrant les spécificités des matériaux lorrains.

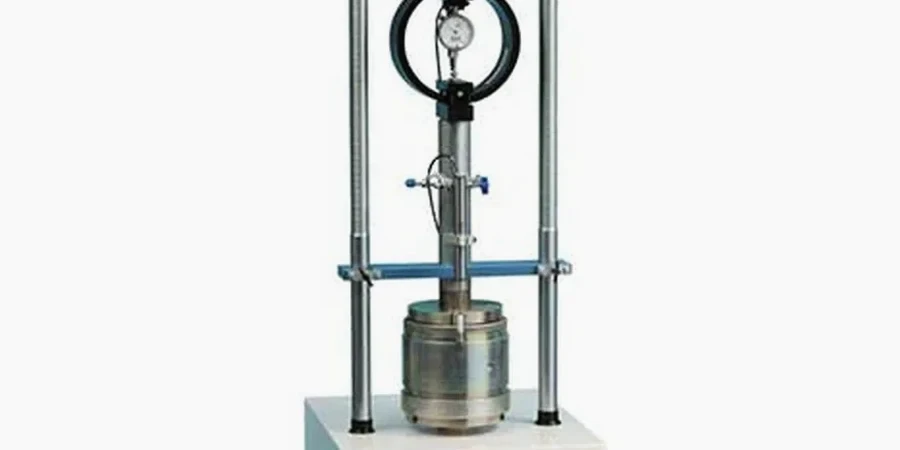

Essai CBR en laboratoire
Réalisation de l'indice CBR immédiat et après immersion de 4 jours sur des éprouvettes compactées à l'énergie Proctor Normal ou Modifié. Le rapport détaille la courbe effort-pénétration, la densité sèche et la teneur en eau de confection, avec classification GTR associée pour un dimensionnement direct selon le catalogue des structures de chaussée du CEREMA.
Prélèvements et identification des sols supports
Campagne de sondages à la tarière ou par puits d'inspection sur la trace de la future voirie, avec prélèvement d'échantillons intacts ou remaniés selon la nature du terrain. Chaque échantillon est géolocalisé et accompagné d'une fiche de prélèvement précisant les conditions météorologiques et la profondeur de la nappe si rencontrée, données essentielles pour interpréter l'indice CBR en conditions réelles.
Dimensionnement et contrôle de plateforme
Vérification de la portance de la couche de forme traitée par essai de plaque charge avec module EV2, en complément de l'étude CBR en laboratoire. Cette double approche, exigée par les maîtres d'ouvrage publics sur le territoire du Grand Nancy, valide à la fois la capacité structurelle de la chaussée projetée et la qualité d'exécution du compactage.
Questions courantes
Quel est le coût d'une étude CBR pour un projet routier à Nancy ?
Le prix d'un essai CBR complet (immédiat + immersion 4 jours) se situe entre 130 € et 260 € par échantillon, selon le nombre d'échantillons à tester et la nécessité de réaliser l'essai Proctor de référence. Pour un projet de voirie classique nécessitant 4 à 6 points de prélèvement, le budget total est généralement compris entre 800 € et 1 500 €, incluant le déplacement sur site dans l'agglomération nancéienne et le rapport d'interprétation GTR.
Quelle est la différence entre l'indice CBR immédiat et l'indice CBR après immersion ?
L'indice CBR immédiat mesure la portance du sol à sa teneur en eau naturelle de compactage, ce qui correspond aux conditions de chantier par temps sec. L'indice CBR après immersion de 4 jours simule la saturation du sol suite à des pluies prolongées ou une remontée de nappe, situation fréquente dans la vallée de la Meurthe à Nancy. Le rapport CBR immersion/CBR immédiat, appelé coefficient de sensibilité à l'eau, est un indicateur décisif pour choisir entre un traitement aux liants hydrauliques ou un simple compactage.
Combien de temps faut-il pour obtenir les résultats d'un essai CBR ?
Le délai standard est de 5 jours ouvrés à compter de la réception de l'échantillon en laboratoire, car l'essai après immersion requiert 4 jours complets de saturation. Ce délai peut être ramené à 48 heures si seul l'indice CBR immédiat est demandé, ce qui est parfois suffisant pour les sols grenus insensibles à l'eau. Nous transmettons systématiquement une pré-analyse par email dès la fin des essais, avant l'envoi du rapport complet.
L'étude CBR est-elle obligatoire pour un simple parking privé à Nancy ?
Pour un parking privé, aucune obligation réglementaire n'impose l'étude CBR, mais les maîtres d'ouvrage avisés la demandent car elle permet d'optimiser le dimensionnement et d'éviter les désordres coûteux. Un parking de surface moyenne à Nancy, avec un trafic léger mais fréquent, peut être dimensionné avec une couche de forme de 25 cm au lieu de 40 cm si le CBR du support dépasse 15, ce qui représente une économie significative en matériaux de carrière et en terrassement.
