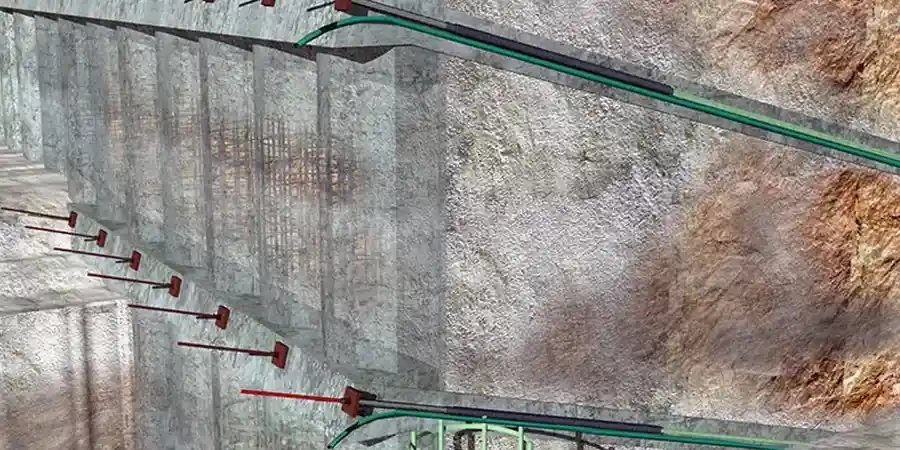

Dans les vallées encaissées autour de Nancy, la stabilisation des fronts rocheux ou des remblais hérités des anciennes carrières exige une maîtrise fine des tirants d'ancrage. Le plateau calcaire bajocien et les marnes du Keuper présentes sous la ville créent des conditions d'adhérence très variables qu'un simple calcul forfaitaire ne peut anticiper. Nous couplons la reconnaissance par sondages SPT pour identifier les couches meubles superficielles avec une analyse de la stabilité des talus avant chaque implantation, afin de dimensionner des ancrages réellement adaptés aux efforts de poussée mesurés sur site. Cette approche évite les surdimensionnements coûteux et sécurise les ouvrages de soutènement dans le tissu urbain dense de la métropole nancéienne.
Un ancrage conçu sans essai d'arrachement préalable dans les marnes nancéiennes, c'est accepter un aléa de 40 % sur la capacité ultime.
Méthodologie appliquée à Nancy
Défis techniques typiques à Nancy
Le sous-sol nancéien présente un risque majeur lié à la dissolution du gypse dans les marnes du Keuper, générant des vides souterrains qui peuvent brutalement absorber le coulis d'injection. Lorsque le bulbe ne se forme pas correctement dans ces horizons évaporitiques, la capacité d'ancrage chute drastiquement sans que la pression d'injection en tête ne révèle immédiatement l'anomalie. Nous croisons toujours les volumes injectés avec les profils de résistivité électrique pour détecter ces cavités avant forage. La nappe phréatique alluviale de la Meurthe, proche du niveau de la rue dans les quartiers bas, impose par ailleurs une technique de forage avec tubage récupérable pour empêcher l'effondrement du trou en présence d'eau, une sujétion qui augmente le coût mais garantit l'intégrité du tirant sur sa durée de vie de 50 à 100 ans.
Nos services
Notre intervention couvre l'ensemble du cycle de conception et de contrôle des ancrages, de la phase d'étude à la réception des tirants sur le chantier nancéien. Deux missions principales se dégagent pour vos projets de soutènement ou de reprise en sous-œuvre.
Dimensionnement et plans d'implantation
Analyse des poussées selon les hypothèses de l'Eurocode 7, calcul de la longueur de scellement nécessaire dans le calcaire bajocien ou les marnes, et production des plans d'ancrage avec inclinaison, espacement et phasage de mise en tension. Nous intégrons les sujétions d'environnement urbain (proximité des réseaux, mitoyennetés) spécifiques aux rues étroites de Nancy.
Essais d'arrachement et contrôle qualité
Réalisation des essais de convenance et de contrôle sur tirants témoins, avec enregistrement des courbes charge-déplacement. Vérification du coefficient de fluage et de la relaxation dans les marnes plastiques du Keuper. Rédaction du rapport de contrôle conforme à la norme NF EN 1537 pour validation par le bureau de contrôle avant mise en service de l'ouvrage.
Questions courantes
Quelle est la durée de vie d'un ancrage actif conçu pour un immeuble à Nancy ?
La durée de vie visée est de 50 ans pour un ouvrage courant et 100 ans pour un ouvrage d'art, conformément aux classes de protection anticorrosion de la norme NF EN 1537. Dans le contexte nancéien, la double protection par gaine et coulis est systématique pour les tirants définitifs, surtout en présence des eaux sulfatées des marnes du Keuper qui peuvent attaquer les aciers.
Quel est le budget à prévoir pour la conception d'un ancrage actif à Nancy ?
Le coût de conception d'un ancrage actif ou passif à Nancy se situe généralement entre 820 € et 3 450 € selon la complexité du site, le nombre de tirants et la nécessité d'un essai d'arrachement préalable. Ce montant comprend la note de calcul géotechnique, le plan d'implantation et le rapport de contrôle qualité conforme à la norme NF EN 1997-1.
Pourquoi ne peut-on pas utiliser un ancrage passif près de la place Stanislas ?
Un ancrage passif nécessite un léger déplacement pour mobiliser sa résistance, ce qui est incompatible avec la préservation des immeubles classés du centre historique. À proximité de la place Stanislas, nous prescrivons exclusivement des ancrages actifs précontraints, mis en tension immédiatement après réalisation, pour annuler tout mouvement en tête de soutènement et protéger le bâti ancien.
Comment validez-vous la capacité d'un ancrage avant de construire le soutènement définitif ?
Nous réalisons un essai de convenance sur un tirant témoin, sollicité jusqu'à 1,50 fois la charge de service. L'enregistrement continu des déplacements permet de vérifier le coefficient de fluage, particulièrement critique dans les marnes du Keuper sous Nancy. Le procès-verbal est transmis au bureau de contrôle pour validation avant la mise en production des tirants définitifs.
